水源热泵系统组成及工作原理

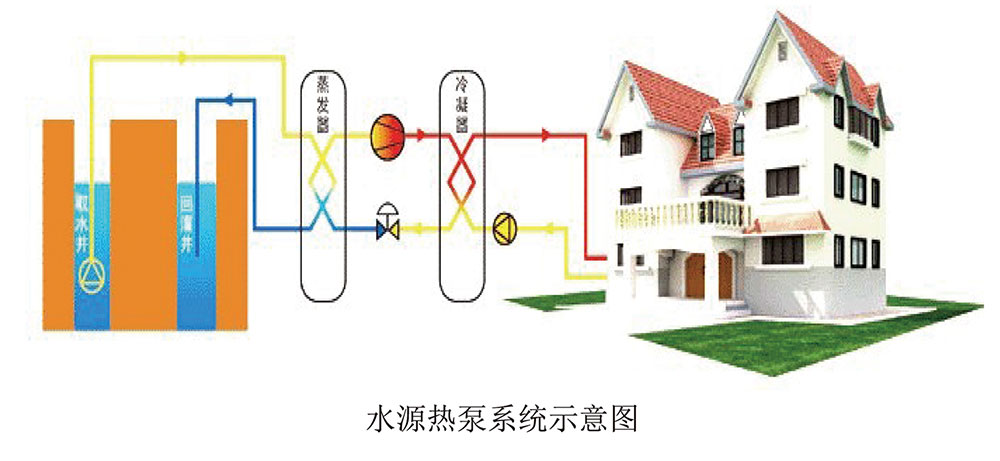

水源热泵系统主要分为三大部分,即

01、机房设备系统    02、室内末端系统    03、室外井水系统

三个系统之间通过水作为换热介质进行热量的传递，达到制冷或制热的目的。

      水源热泵制冷供热系统是一种利用地球表面浅层的可再生地热资源作为冷热源进行能量转换的供暖空调产品，是低碳、节能的中央空调系统，可以实现一机多用，可为建筑物提供制冷、制热及部分生活热水，该系统利用地下水中蕴藏的大量可再生热能，夏天将室内热量释放至地下，冬季将地下热量提取出来释放至室内，实现对建筑物的制冷、供热功能。

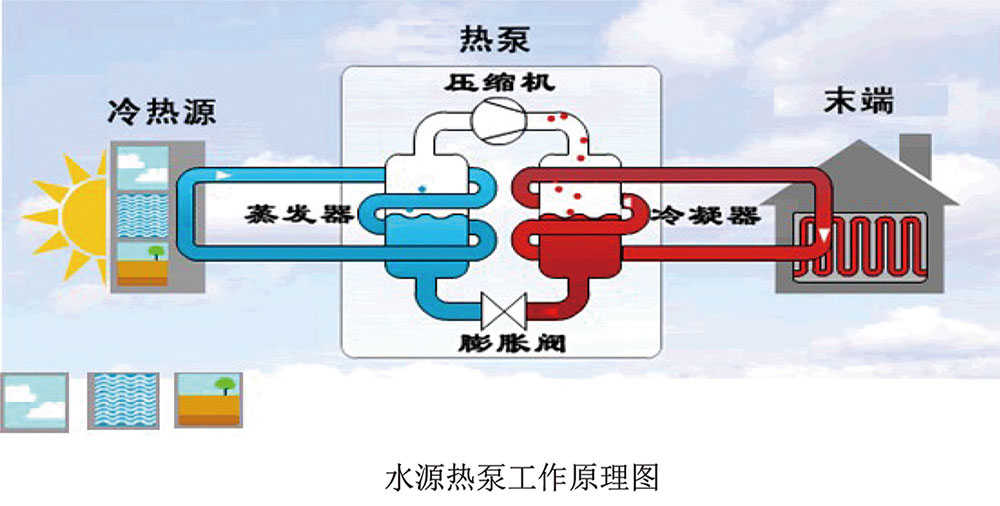

具体形式为：

第一过程：机组的介质在蒸发器内蒸发吸收热量，水源在蒸发器中与介质进行热交换，温度降低，并将热量释放给介质，介质吸收热量蒸发。

第二过程：机组自身介质循环，蒸发的气体被压缩机吸入并压缩，进入冷凝器，变成高温、高压的气体，准备给采暖系统加热，实现热量向冷凝器转化的过程，而冷凝器是与采暖末端系统连接的。

第三过程：机组的高温、高压的介质进入冷凝器冷凝，与采暖水进行热交换，放出热量，加热系统水，实现将在蒸发器内吸收的热量和输入的电能的总和输出给采暖系统水的过程，采暖系统水带着热量释放给房间，达到制热的目的，制冷过程为采暖过程的逆过程。
